CYT2588绝缘靴（手套）耐压装置
来源：
武汉城源通电力科技有限公司
日期：2021-07-28
一、产品简介
手套（绝缘靴）耐压装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别手套（绝缘靴）的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的安全，是理想的手套（绝缘靴）专用设备。其主要特点：可同时测试3双手套（绝缘靴），并可读取每只的泄漏电路，准确判断不合格的手套（绝缘靴）；结构底部装配脚轮，可随意移动。
二、工作原理
接入0～220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0～30KV（50KV）工频高压至各电极，使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图常规出厂电压为30KV，如需做绝缘杆的耐压，订货时请说明。
三、结构设计

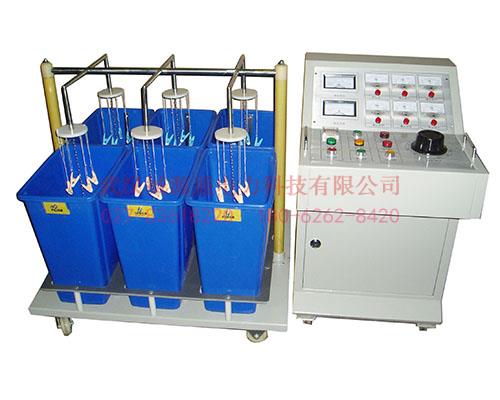

该产品由手套（绝缘靴）试验车、YDJ-3 KVA/30KV（或50KV）手套（绝缘靴）试验台分二部分组成。
1. 手套（绝缘靴）试验车由移动托架、盛水水槽、电极杆支撑等组成；
2. 手套（绝缘靴）试验台由3KVA/30KV（50KV）变压器及其控制部分组成。
四、配套使用方法
1.使用前根据图将绝缘撑(3)安装在移动托架(1)上，再将电极杆支撑(4)两端插入绝缘撑杆(3)内，最后将电极杆依次装在电极支撑内。
2. 手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下5CM，并确保手套（绝缘靴）露出水面的部分干燥清洁，然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。
3.按图将水阻的一端与手套（绝缘靴）试验车上的高压输入螺母相连，另一端用35KV高压电缆由手套（绝缘靴）试验台的高压出线口引至手套（绝缘靴）试验台内试验变压器高压输出端A，将盛水槽1-6上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端X1-X6一一对应相连。
4.检查总电源是否与输入电源一致(AC220V 50HZ)，设定好电流继电器动作值,同时设点好时间继电器的动作值，合上空开，电源指示灯亮，调压器的手轮置于零位时，零位指示灯亮，此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。
5.按下复位按钮使故障指示灯灭，按下送电按钮，主接触器工作，调压器受电，电源指示灯灭、送电指示灯亮。
6.顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3KV的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。
7．在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。
8.整个试验过程结束后，应切断电源，拆卸手套（绝缘靴），换第二批，重复上述方法进行试验。
手套（绝缘靴）耐压装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别手套（绝缘靴）的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的安全，是理想的手套（绝缘靴）专用设备。其主要特点：可同时测试3双手套（绝缘靴），并可读取每只的泄漏电路，准确判断不合格的手套（绝缘靴）；结构底部装配脚轮，可随意移动。
二、工作原理
接入0～220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0～30KV（50KV）工频高压至各电极，使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图常规出厂电压为30KV，如需做绝缘杆的耐压，订货时请说明。
三、结构设计
该产品由手套（绝缘靴）试验车、YDJ-3 KVA/30KV（或50KV）手套（绝缘靴）试验台分二部分组成。
1. 手套（绝缘靴）试验车由移动托架、盛水水槽、电极杆支撑等组成；
2. 手套（绝缘靴）试验台由3KVA/30KV（50KV）变压器及其控制部分组成。
四、配套使用方法
1.使用前根据图将绝缘撑(3)安装在移动托架(1)上，再将电极杆支撑(4)两端插入绝缘撑杆(3)内，最后将电极杆依次装在电极支撑内。
2. 手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下5CM，并确保手套（绝缘靴）露出水面的部分干燥清洁，然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。
3.按图将水阻的一端与手套（绝缘靴）试验车上的高压输入螺母相连，另一端用35KV高压电缆由手套（绝缘靴）试验台的高压出线口引至手套（绝缘靴）试验台内试验变压器高压输出端A，将盛水槽1-6上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端X1-X6一一对应相连。
4.检查总电源是否与输入电源一致(AC220V 50HZ)，设定好电流继电器动作值,同时设点好时间继电器的动作值，合上空开，电源指示灯亮，调压器的手轮置于零位时，零位指示灯亮，此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。
5.按下复位按钮使故障指示灯灭，按下送电按钮，主接触器工作，调压器受电，电源指示灯灭、送电指示灯亮。
6.顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3KV的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。
7．在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。
8.整个试验过程结束后，应切断电源，拆卸手套（绝缘靴），换第二批，重复上述方法进行试验。
