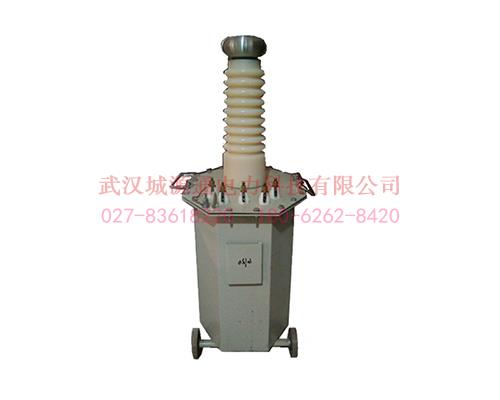

CYT6361轻型油浸式试验变压器

一、概述
试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

二、工作原理
用工频AC220V（10KVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0～220V/380V电压输入到YDJ（TDM）试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的倍。
本系列产品分为三大类：交流型命名为YDJ、交直流两用型命名为TDM，同时可将带有200V抽头的试验变压器连接成串激式试验变压器YDJ（C）。

三、技术参数
1.YDJ系列交流试变技术参数

型号	容量 （KVA）	高压输出 电压（KV）	高压输出 电流（mA)	低压输入		变比	温升℃ 30分钟
				V	A
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-3	3	50	60	200	15	500	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	200	50	500	10
YDJ-20	20	50	400	400	50	500	10
YDJ-30	30	50	600	400	75	500	10
YDJ-40	40	50	800	400	100	500	10
YDJ-50	50	50	1000	400	125	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-10	10	100	100	200	50	1000	10
YDJ-20	20	100	200	400	50	1000	10
YDJ-30	30	100	300	400	75	1000	10
YDJ-40	40	100	400	400	100	1000	10
YDJ-50	50	100	500	400	125	1000	10
YDJ-100	100	100	100	400	250	1000	10
YDJ-150	150	100	1500	400	375	1000	10
YDJ-200	200	100	2000	400	500	1000	10
YDJ-250	250	100	2500	400	625	1000	10
YDJ-20	20	150	133	400	50	1500	10
YDJ-30	30	150	200	400	75	1500	10
YDJ-50	50	150	333	400	125	1500	10
YDJ-100	100	150	666	400	250	1500	10
YDJ-150	150	150	1000	400	375	1500	10
YDJ-200	200	150	1333	400	500	1500	10
YDJ-250	250	150	1666	400	625	1500	10
YDJ-30	30	200	150	400	75	2000	10
YDJ-50	50	200	250	400	125	2000	10
YDJ-100	100	200	500	400	250	2000	10
YDJ-150	150	200	750	400	375	2000	10
YDJ-200	200	200	1000	400	500	2000	10
YDJ-250	250	200	1250	400	625	2000	10
YDJ-30	30	250	120	400	75	2500	10
YDJ-50	50	250	200	400	125	2500	10
YDJ-100	100	250	400	400	250	2500	10
YDJ-150	150	250	600	400	375	2500	10
YDJ-200	200	250	800	400	500	2500	10
YDJ-250	250	250	1000	400	625	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

2.TDM交直流试变技术参数：

型号	容量 （KVA）	高压输出KV（KV）		高压电流mA （mA）		低压输入		变比	温升℃ 30分钟
		AC	DC	AC	DC	电压V	电流A
TDM-1.5	1.5	50	70	30	30	200	7.5	500	10
TDM-3	3	50	70	60	60	200	15	500	10
TDM-5	5	50	70	100	100	200	25	500	10
TDM-10	10	50	70	200	200	200	50	500	10
TDM-20	20	50	70	400	200	400	50	500	10
TDM-30	30	50	70	600	200	400	75	500	10
TDM-40	40	50	70	800	200	400	100	500	10
TDM-50	50	50	70	1000	200	400	125	500	10
TDM-5	5	100	140	50	50	200	25	1000	10
TDM-10	10	100	140	100	100	200	50	1000	10
TDM-20	20	100	140	200	200	400	50	1000	10
TDM-30	30	100	140	300	200	400	75	1000	10
TDM-40	40	100	140	400	200	400	100	1000	10
TDM-50	50	100	140	500	200	400	125	1000	10
TDM-30	30	150	210	200	200	400	75	1500	10
TDM-50	50	150	210	333	200	400	125	1500	10
TDM-100	100	150	210	667	200	400	250	1500	10


四、使用条件
1. 温    度：0℃～40℃
2. 海拔高度：<1000m
3. 相对温度：<85%
4. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
